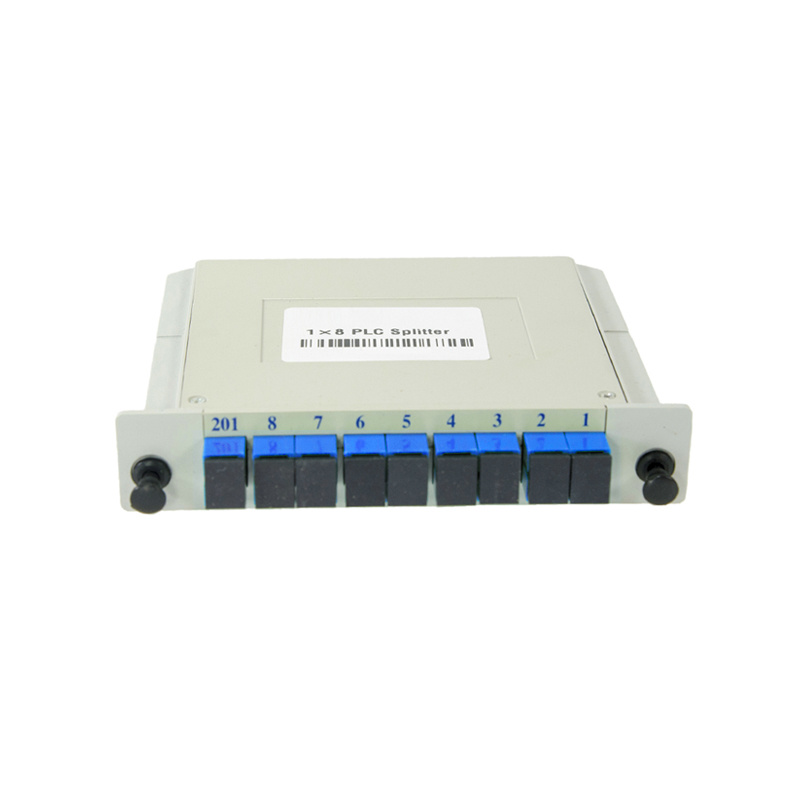

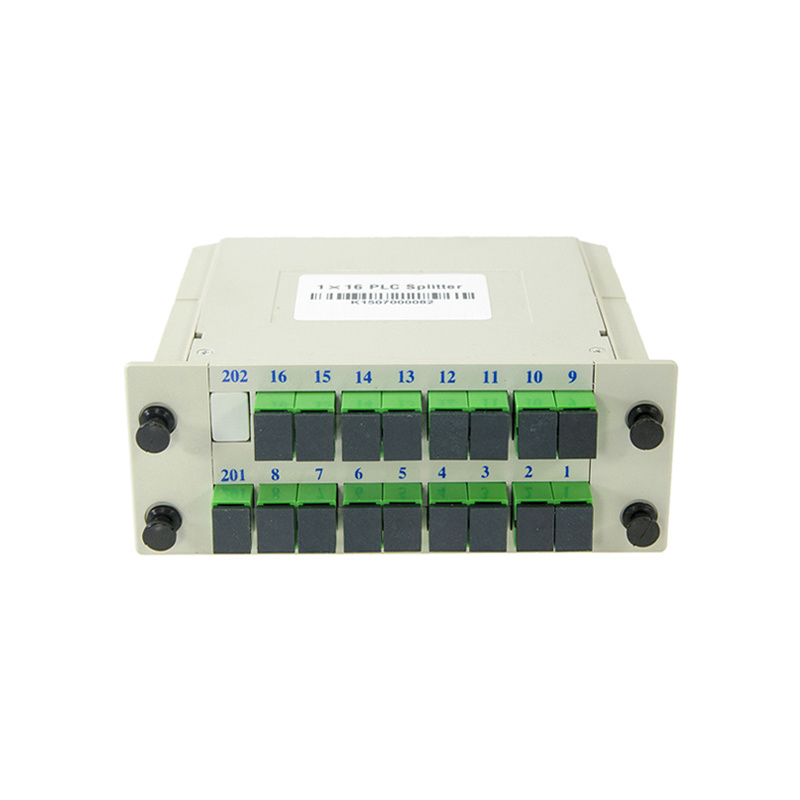

Divisor de plc de tipo modular

PLC Splitters son dispositivos de ramificación que se utilizan para distribuir señales ópticas a múltiples ubicaciones para el procesamiento. En las redes ópticas, a menudo es necesario dividir una señal óptica en muchas señales idénticas, o combinar muchas señales en una sola señal. Proporciona una solución de distribución de potencia de bajo costo con un factor de forma pequeño y alta confiabilidad, amplio rango de longitud de onda de operación y buena uniformidad de canal a canal, y se usa ampliamente en Pon Net. HYOE proporciona una serie completa de productos de división 1*N y 2*N que están adaptados para aplicaciones específicas.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

1xn o 2xn opcional;

Conector SC/UPC, SC/APC, LC/UPC, LC/APC Opcional;

PDL bajo

Alta pérdida de retorno

Baja pérdida de inserción

División de potencia uniforme

Longitud de onda de funcionamiento amplia

Temperatura de funcionamiento amplia

Excelente estabilidad ambiental y mecánica

La estructura compacta, de tamaño pequeño, se puede instalar directamente en la caja de transferencia existente, no necesita dejar mucho espacio de instalación.

Un solo dispositivo tiene muchos canales de rama, que pueden alcanzar más de 32 canales.

Cable de fibra óptica Patchcord óptico Caja de distribución óptica Solución de centro de fecha Componentes pasivos

Productos relacionados

Micro Tipo PLC Splitter

Divisor FBT

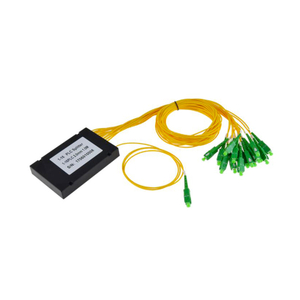

Tipo de caja Splits PLC

Datos de prueba técnica
Relación dividida	1x2	1x4	1x8	1x16	1x32	2x2	2x4	2x8	2x16	2x32
Longitud de onda	1260 ~ 1650 (nm)
Pérdida de inserción (DB)	≤4.6	≤7.5	≤11.0	≤14.0	≤17.0	≤4.5	≤8.0	≤11.7	≤14.7	≤17.9
Uniformidad (DB)	≤0.6	≤0.6	≤0.8	≤1.2	≤1.5	≤0.8	≤1.0	≤1.0	≤1.5	≤2.0
PDL (DB)	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3
Pérdida de retorno (db) （p/s）	≥55/50
Directividad (DB)	≥55
Temperatura de funcionamiento (℃)	-40 ~+85
Tipo de fibra	ITU-T G657 SM Fibra óptica o cliente especificado

Datos de prueba técnica
Relación dividida	1x2	1x4	1x8	1x16	1x32	2x2	2x4	2x8	2x16	2x32
Longitud de onda	1260 ~ 1650 (nm)
Pérdida de inserción (DB)	≤4.6	≤7.5	≤11.0	≤14.0	≤17.0	≤4.5	≤8.0	≤11.7	≤14.7	≤17.9
Uniformidad (DB)	≤0.6	≤0.6	≤0.8	≤1.2	≤1.5	≤0.8	≤1.0	≤1.0	≤1.5	≤2.0
PDL (DB)	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3	≤0.2	≤0.2	≤0.2	≤0.3	≤0.3
Pérdida de retorno (db) （p/s）	≥55/50
Directividad (DB)	≥55
Temperatura de funcionamiento (℃)	-40 ~+85
Tipo de fibra	ITU-T G657 SM Fibra óptica o cliente especificado
