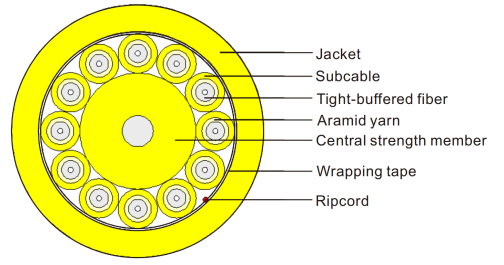

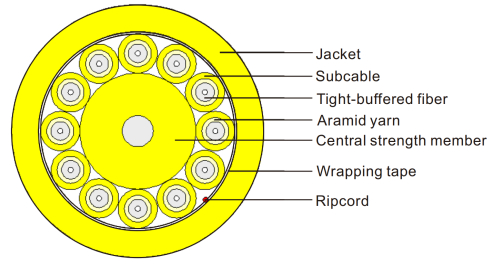

Estructura de cable varada, miembro de resistencia no metálica para garantizar la mayor tensión;
Hilo de aramida para mejorar el rendimiento de la tracción del cable;
Retardante de la llama, respetuosa con el medio ambiente, resistente a la corrosión.
Estructura de cable varada, miembro de resistencia no metálica para garantizar la mayor tensión;
Hilo de aramida para mejorar el rendimiento de la tracción del cable;
Retardante de la llama, respetuosa con el medio ambiente, resistente a la corrosión.
Distribuido interior;
Cable de distribución de la troncal en el edificio.
Distribuido interior;
Cable de distribución de la troncal en el edificio.
Parámetros estructurales
Conteo de fibra | Miembro de la fuerza | Diámetro de cable (Mm) | Peso (Kg/km) | Radio de flexión mínimo (Mm) | Carga de tracción (NORTE) | Carga de trituración (N/100 mm) | Rango de temperatura (℃) | |||
Estático | Dinámica | Corto plazo | A largo plazo | Corto plazo | A largo plazo | |||||
2 | Hilo aramido | 6.0 ± 0.1 | 30.5 | 60 | 120 | 440 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
4 | Hilo aramido | 7.0 ± 0.1 | 44.9 | 70 | 140 | 440 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
6 | Hilo aramido | 8.0 ± 0.2 | 63.5 | 80 | 160 | 660 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
8 | Hilo aramido | 9.2 ± 0.2 | 81.9 | 92 | 184 | 660 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
12 | Hilo aramido | 12.2 ± 0.3 | 144.8 | 122 | 244 | 660 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
16 | Hilo aramido | 11.5 ± 0.3 | 123.4 | 115 | 230 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
24 | Hilo aramido | 13.8 ± 0.5 | 179.1 | 138 | 276 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
32 | Hilo aramido | 16.0 ± 0.5 | 229.6 | 160 | 320 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
36 | Hilo aramido | 16.5 ± 0.5 | 251.6 | 165 | 330 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
48 | Hilo aramido | 19.0 ± 0.8 | 332.9 | 190 | 380 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
Características ópticas
Tipo de fibra | Atenuación (db/km) | Ancho de banda lleno de lanzamiento (MHZ.KM) | Ancho de banda de modo efectivo (mhz.km) | ||||
1310 nm | 1550 nm | 850 nm | 1300 nm | 850 nm | 1300 nm | 850 nm | |
G.652D | ≤0.4 | ≤0.3 | - | - | - | - | - |
G.657A | ≤0.4 | ≤0.3 | - | - | - | - | - |
OM1 | - | - | ≤3.0 | ≤1.0 | ≥200 | ≥500 | |
OM2 | - | - | ≤3.0 | ≤1.0 | ≥500 | ≥500 | |
OM3 | - | - | ≤3.0 | ≤1.0 | ≥1500 | ≥500 | ≥2000 |
OM4 | - | - | ≤3.0 | ≤1.0 | ≥3500 | ≥500 | ≥4700 |
Longitud: 1000m/2000m, o estándar del cliente.
Parámetros estructurales
Conteo de fibra | Miembro de la fuerza | Diámetro de cable (Mm) | Peso (Kg/km) | Radio de flexión mínimo (Mm) | Carga de tracción (NORTE) | Carga de trituración (N/100 mm) | Rango de temperatura (℃) | |||
Estático | Dinámica | Corto plazo | A largo plazo | Corto plazo | A largo plazo | |||||
2 | Hilo aramido | 6.0 ± 0.1 | 30.5 | 60 | 120 | 440 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
4 | Hilo aramido | 7.0 ± 0.1 | 44.9 | 70 | 140 | 440 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
6 | Hilo aramido | 8.0 ± 0.2 | 63.5 | 80 | 160 | 660 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
8 | Hilo aramido | 9.2 ± 0.2 | 81.9 | 92 | 184 | 660 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
12 | Hilo aramido | 12.2 ± 0.3 | 144.8 | 122 | 244 | 660 | 200 | 1000 | 200 | -20 ℃-+60 ℃ |
16 | Hilo aramido | 11.5 ± 0.3 | 123.4 | 115 | 230 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
24 | Hilo aramido | 13.8 ± 0.5 | 179.1 | 138 | 276 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
32 | Hilo aramido | 16.0 ± 0.5 | 229.6 | 160 | 320 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
36 | Hilo aramido | 16.5 ± 0.5 | 251.6 | 165 | 330 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
48 | Hilo aramido | 19.0 ± 0.8 | 332.9 | 190 | 380 | 1320 | 400 | 1000 | 200 | -20 ℃-+60 ℃ |
Características ópticas
Tipo de fibra | Atenuación (db/km) | Ancho de banda lleno de lanzamiento (MHZ.KM) | Ancho de banda de modo efectivo (mhz.km) | ||||
1310 nm | 1550 nm | 850 nm | 1300 nm | 850 nm | 1300 nm | 850 nm | |
G.652D | ≤0.4 | ≤0.3 | - | - | - | - | - |
G.657A | ≤0.4 | ≤0.3 | - | - | - | - | - |
OM1 | - | - | ≤3.0 | ≤1.0 | ≥200 | ≥500 | |
OM2 | - | - | ≤3.0 | ≤1.0 | ≥500 | ≥500 | |
OM3 | - | - | ≤3.0 | ≤1.0 | ≥1500 | ≥500 | ≥2000 |
OM4 | - | - | ≤3.0 | ≤1.0 | ≥3500 | ≥500 | ≥4700 |
Longitud: 1000m/2000m, o estándar del cliente.
