Mini cable

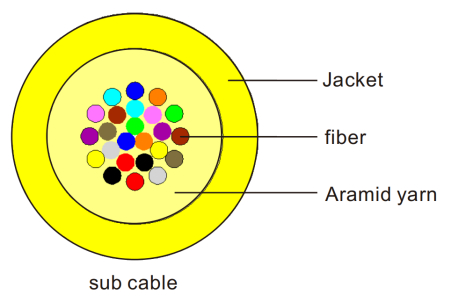

Para el mini cable de 1-32 núcleo, la fibra discreta es la unidad básica, el hilo de aramida es el miembro de resistencia, PVC o LSZH es el material de la vaina.

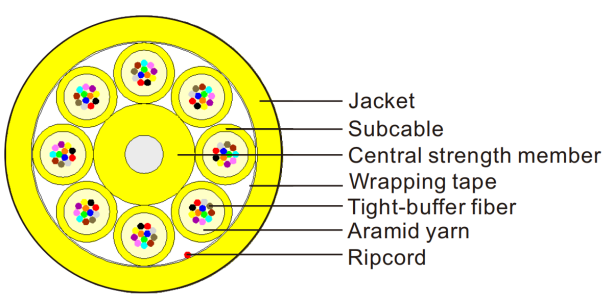

El mini cable ramificado está compuesto por subunidades de múltiples núcleos (mini cable de tubo único), miembro de resistencia central KFRP/GFRP, vaina PVC/LSZH. Los mini cables de un solo tubo están varados alrededor del miembro de resistencia central.

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Fibra desnuda como unidad básica, con alta integración;
El hilo de aramida como miembro de fuerza para mejorar el rendimiento de la tracción del cable;
Retardante de la llama, respetuosa con el medio ambiente, resistente a la corrosión.

Cable de fibra óptica Patchcord óptico Solución de centro de fecha Caja de distribución óptica

Productos relacionados

Cable óptico de la unidad de dibujo de radiofrecuencia inalámbrica

Cable de caída del tubo central

Cable de caída de tipo de arco de la fila

Cable de caída de tipo arco de la tubería

Cable de caída de tipo arco autoportante

Alambre de acero recubierto de plástico/EAA

Cable blindado de tubo de acero flexible

Cable de distribución

Breakout Cable óptico

Cable óptico integrado de múltiples haz

Cable óptico de cinta de fibra

Cable de fibra óptica dúplex

Cable de fibra óptica simple

Cable óptico invisible

Fibra tamponada apretada

Cable de caída de tipo arco interior

Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Radio de flexión mínimo （mm）		Carga de tracción （n)		Carga de trituración (N/100 mm)		Rango de temperatura (℃)
Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Estático	Dinámica	Corto plazo	A largo plazo	Corto plazo	A largo plazo	Rango de temperatura (℃)
2	Hilo aramido	2.0 ± 0.1	3.2	30	60	100	50	500	100	-20 ℃-+60 ℃
8	Hilo aramido	2.4 ± 0.1	4.9	30	60	150	70	500	100	-20 ℃-+60 ℃
12	Hilo aramido	3.0 ± 0.1	6.9	30	60	200	80	500	100	-20 ℃-+60 ℃
16	Hilo aramido	3.4 ± 0.1	9.0	34	68	220	100	500	100	-20 ℃-+60 ℃
24	Hilo aramido	3.5 ± 0.1	9.5	35	70	250	120	500	100	-20 ℃-+60 ℃
32	Hilo aramido	5.0 ± 0.1	21.0	50	100	250	120	500	100	-20 ℃-+60 ℃
48	Hilo aramido	9.5 ± 0.3	100.0	95	190	600	200	1000	200	-20 ℃-+60 ℃
64	Hilo aramido	11.5 ± 0.5	110.0	120	240	800	400	1000	200	-20 ℃-+60 ℃
72	Hilo aramido	13.5 ± 0.5	145.0	135	270	1000	400	1000	200	-20 ℃-+60 ℃
96	Hilo aramido	13.5 ± 0.5	150.0	135	270	1200	400	1000	200	-20 ℃-+60 ℃
144	Hilo aramido	13.5 ± 0.5	153.0	135	270	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuación （db/km）				Ancho de banda lleno de lanzamiento (MHZ.KM)		Ancho de banda de modo efectivo (mhz.km)
Tipo de fibra	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0.4	≤0.3	－	－	－	－	－
G.657A	≤0.4	≤0.3	－	－	－	－	－
OM1	－	－	≤3.0	≤1.0	≥200	≥500
OM2	－	－	≤3.0	≤1.0	≥500	≥500
OM3	－	－	≤3.0	≤1.0	≥1500	≥500	≥2000
OM4	－	－	≤3.0	≤1.0	≥3500	≥500	≥4700

Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Radio de flexión mínimo （mm）		Carga de tracción （n)		Carga de trituración (N/100 mm)		Rango de temperatura (℃)
Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Estático	Dinámica	Corto plazo	A largo plazo	Corto plazo	A largo plazo	Rango de temperatura (℃)
2	Hilo aramido	2.0 ± 0.1	3.2	30	60	100	50	500	100	-20 ℃-+60 ℃
8	Hilo aramido	2.4 ± 0.1	4.9	30	60	150	70	500	100	-20 ℃-+60 ℃
12	Hilo aramido	3.0 ± 0.1	6.9	30	60	200	80	500	100	-20 ℃-+60 ℃
16	Hilo aramido	3.4 ± 0.1	9.0	34	68	220	100	500	100	-20 ℃-+60 ℃
24	Hilo aramido	3.5 ± 0.1	9.5	35	70	250	120	500	100	-20 ℃-+60 ℃
32	Hilo aramido	5.0 ± 0.1	21.0	50	100	250	120	500	100	-20 ℃-+60 ℃
48	Hilo aramido	9.5 ± 0.3	100.0	95	190	600	200	1000	200	-20 ℃-+60 ℃
64	Hilo aramido	11.5 ± 0.5	110.0	120	240	800	400	1000	200	-20 ℃-+60 ℃
72	Hilo aramido	13.5 ± 0.5	145.0	135	270	1000	400	1000	200	-20 ℃-+60 ℃
96	Hilo aramido	13.5 ± 0.5	150.0	135	270	1200	400	1000	200	-20 ℃-+60 ℃
144	Hilo aramido	13.5 ± 0.5	153.0	135	270	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuación （db/km）				Ancho de banda lleno de lanzamiento (MHZ.KM)		Ancho de banda de modo efectivo (mhz.km)
Tipo de fibra	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0.4	≤0.3	－	－	－	－	－
G.657A	≤0.4	≤0.3	－	－	－	－	－
OM1	－	－	≤3.0	≤1.0	≥200	≥500
OM2	－	－	≤3.0	≤1.0	≥500	≥500
OM3	－	－	≤3.0	≤1.0	≥1500	≥500	≥2000
OM4	－	－	≤3.0	≤1.0	≥3500	≥500	≥4700
