Cable de distribución

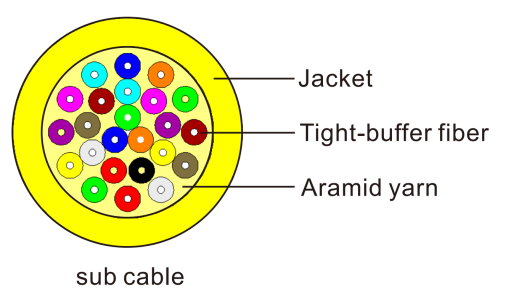

Las múltiples fibras tamponadas apretadas son la unidad básica, el hilo de aramida es su miembro de fuerza, PVC o LSZH es el material de la vaina. (2-24 núcleos).

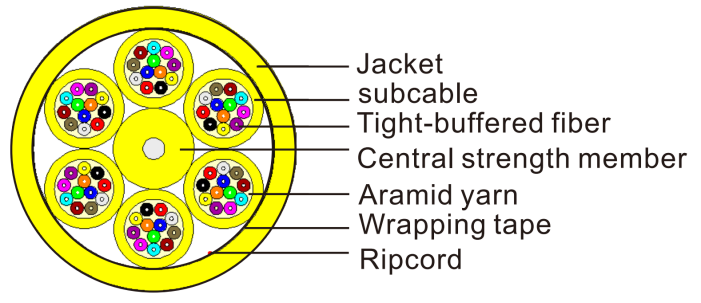

El cable de distribución ramificada está compuesto por subunidades múltiples (cable de distribución de tubo único), miembro de resistencia central KFRP/GFRP, vaina PVC/LSZH. Los cables de distribución de tubo único están varados alrededor del miembro de resistencia central. (por encima de 24 núcleos)

Disponibilidad:

Cantidad:



Consultar Añadir al carrito

Fibra tamponada apretada, fácil de desnudar;
El hilo de aramida como miembro de fuerza para mejorar el rendimiento de la tracción del cable;
Retardante de la llama, respetuosa con el medio ambiente, resistente a la corrosión.

Cable de fibra óptica Patchcord óptico Solución de centro de fecha Caja de distribución óptica

Productos relacionados

Cable óptico de la unidad de dibujo de radiofrecuencia inalámbrica

Cable de caída del tubo central

Cable de caída de tipo de arco de la fila

Cable de caída de tipo arco de la tubería

Cable de caída de tipo arco autoportante

Alambre de acero recubierto de plástico/EAA

Cable blindado de tubo de acero flexible

Mini cable

Breakout Cable óptico

Cable óptico integrado de múltiples haz

Cable óptico de cinta de fibra

Cable de fibra óptica dúplex

Cable de fibra óptica simple

Cable óptico invisible

Fibra tamponada apretada

Cable de caída de tipo arco interior

Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Radio de flexión mínimo （Mm）		Carga de tracción （n)		Carga de trituración (N/100 mm)		Rango de temperatura (℃)
Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Estático	Dinámica	Corto plazo	A largo plazo	Corto plazo	A largo plazo	Rango de temperatura (℃)
2	Hilo aramido	4.5 ± 0.1	19.2	45	90	400	200	1000	200	-20 ℃-+60 ℃
4	Hilo aramido	5.0 ± 0.1	20.5	50	100	400	200	1000	200	-20 ℃-+60 ℃
6	Hilo aramido	5.5 ± 0.1	28.3	55	110	660	200	1000	200	-20 ℃-+60 ℃
8	Hilo aramido	6.0 ± 0.1	32.9	60	120	660	200	1000	200	-20 ℃-+60 ℃
12	Hilo aramido	6.5 ± 0.1	36.5	65	130	660	200	1000	200	-20 ℃-+60 ℃
16	Hilo aramido	7.0 ± 0.1	45.2	70	140	660	200	1000	200	-20 ℃-+60 ℃
24	Hilo aramido	8.5 ± 0.1	67.2	85	170	1320	400	1000	200	-20 ℃-+60 ℃
36	Hilo aramido	10.5 ± 0.2	89.8	105	210	1320	400	1000	200	-20 ℃-+60 ℃
48	Hilo aramido	11.5 ± 0.5	106.9	115	230	1320	400	1000	200	-20 ℃-+60 ℃
72	Hilo aramido	19.5 ± 0.5	581.3	195	390	1320	400	1000	200	-20 ℃-+60 ℃
96	Hilo aramido	22.8 ± 0.8	728.4	228	456	1320	400	1000	200	-20 ℃-+60 ℃
144	Hilo aramido	26.4 ± 0.8	797.8	264	528	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuación （db/km）				Ancho de banda lleno de lanzamiento (MHZ.KM)		Ancho de banda de modo efectivo (Mhz.km)
Tipo de fibra	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0.4	≤0.3	－	－	－	－	－
G.657A	≤0.4	≤0.3	－	－	－	－	－
OM1	－	－	≤3.0	≤1.0	≥200	≥500
OM2	－	－	≤3.0	≤1.0	≥500	≥500
OM3	－	－	≤3.0	≤1.0	≥1500	≥500	≥2000
OM4	－	－	≤3.0	≤1.0	≥3500	≥500	≥4700

Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Radio de flexión mínimo （Mm）		Carga de tracción （n)		Carga de trituración (N/100 mm)		Rango de temperatura (℃)
Conteo de fibra	Miembro de la fuerza	Diámetro de cable （Mm）	Peso （kg/km）	Estático	Dinámica	Corto plazo	A largo plazo	Corto plazo	A largo plazo	Rango de temperatura (℃)
2	Hilo aramido	4.5 ± 0.1	19.2	45	90	400	200	1000	200	-20 ℃-+60 ℃
4	Hilo aramido	5.0 ± 0.1	20.5	50	100	400	200	1000	200	-20 ℃-+60 ℃
6	Hilo aramido	5.5 ± 0.1	28.3	55	110	660	200	1000	200	-20 ℃-+60 ℃
8	Hilo aramido	6.0 ± 0.1	32.9	60	120	660	200	1000	200	-20 ℃-+60 ℃
12	Hilo aramido	6.5 ± 0.1	36.5	65	130	660	200	1000	200	-20 ℃-+60 ℃
16	Hilo aramido	7.0 ± 0.1	45.2	70	140	660	200	1000	200	-20 ℃-+60 ℃
24	Hilo aramido	8.5 ± 0.1	67.2	85	170	1320	400	1000	200	-20 ℃-+60 ℃
36	Hilo aramido	10.5 ± 0.2	89.8	105	210	1320	400	1000	200	-20 ℃-+60 ℃
48	Hilo aramido	11.5 ± 0.5	106.9	115	230	1320	400	1000	200	-20 ℃-+60 ℃
72	Hilo aramido	19.5 ± 0.5	581.3	195	390	1320	400	1000	200	-20 ℃-+60 ℃
96	Hilo aramido	22.8 ± 0.8	728.4	228	456	1320	400	1000	200	-20 ℃-+60 ℃
144	Hilo aramido	26.4 ± 0.8	797.8	264	528	1320	400	1000	200	-20 ℃-+60 ℃

Tipo de fibra	Atenuación （db/km）				Ancho de banda lleno de lanzamiento (MHZ.KM)		Ancho de banda de modo efectivo (Mhz.km)
Tipo de fibra	1310 nm	1550 nm	850 nm	1300 nm	850 nm	1300 nm	850 nm
G.652D	≤0.4	≤0.3	－	－	－	－	－
G.657A	≤0.4	≤0.3	－	－	－	－	－
OM1	－	－	≤3.0	≤1.0	≥200	≥500
OM2	－	－	≤3.0	≤1.0	≥500	≥500
OM3	－	－	≤3.0	≤1.0	≥1500	≥500	≥2000
OM4	－	－	≤3.0	≤1.0	≥3500	≥500	≥4700
